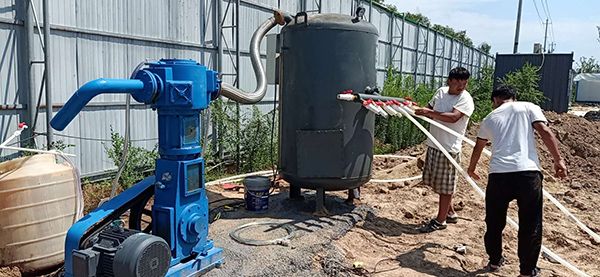

輕型井點降水設備是由井點管、連接管、集水總管、濾料組成。布置分為兩項，分別是井點布置與高程布置，接下來詳細介紹：

一：井點布置

對于鐵路橋涵的基礎在地下水豐富地段，一般采用單排環型布置，利用單排井點降水，降水深度不宜超過5m。

首先進行基坑處原地面標高的測量，根據地面標高及基底設計標高確定基坑開挖深度，計算開挖坡率及開挖尺寸，依據開挖尺寸，在距離基坑邊緣約1.0m處，布置井點吸水管位置。

二：高程布置

井點吸水管的濾水管須埋設在透水層內，埋設深度可按下式計算：H1≥h2+h1+il1（m）

h2：井點管埋置面至基坑底面的距離

h1：基坑底面至降低后的地下水位線的距離，一般取0.5~1.0m

i：水力坡度，環型井點降水一般取1/10

l1：井點管距基坑中 心的水平距離（m）

按照上式計算出來的H1值，一般情況不超過6m，井點管露出地面高度不超過0.3m，如果大于6m，則要降低井點系統頂面標高。
