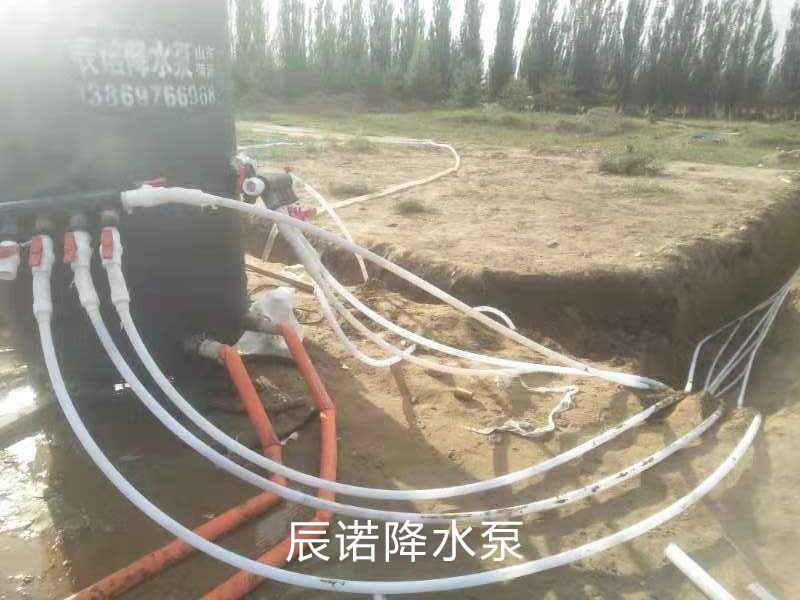

往復式真空井點降水設備工作原理和優缺點介紹

　　工作原理：

　　開動真空泵，將水氣分離器（平衡可調裝置或簡稱：平衡筒）抽成一定程度的真空，通過入土的井點管使土中的水分和空氣受真空吸力作用形成水氣混合液，經管路系統進入水氣分離器，然后開動平衡筒內潛水泵，使水氣分離器中的水經潛水泵由出水管道排出。空氣則集中在水氣分離器上部，由真空泵排出。當水多來不及排出時，水氣分離器中的浮子上升，頂桿將通往真空泵的通路關閉（不影響真空泵繼續抽真空），保護真空泵不進水，此時，水氣分離器內潛水泵工作，使水氣分離器內水位下降，浮子下降。為使真空度可調，適應施工需要，在水氣分離器上設置真空調節器。另外，還設有冷卻循環水對真空泵進行冷卻。

　　優缺點比較：

　　該類型泵的結構是傳統型的真高降水設備，由于泵的工作為往復式，并在前置水氣分離器（平衡可調裝置），因此，往復泵在工作時不受地下水多少的影響，其工作在純吸真空的狀態，同時由于水氣分離器體型碩大，形成的真空腔體積大，不斷地通過井點抽吸。真空負壓的形成，加上土體自重荷載，使得井點管下部起到了真空預壓的作用（這是常被忽視的另一種現象）。在大面積降水施工中，特別是滲透系數小的土質中，該設備降水抽真空的作用比其他類型降水設備明顯效力高。同時，由于該類型設備真空抽吸能量大，因此，降水曲線比較平坦，影響范圍廣（一般在20~30m），因此，該類型設備用于大面積降水是目前理想的。
